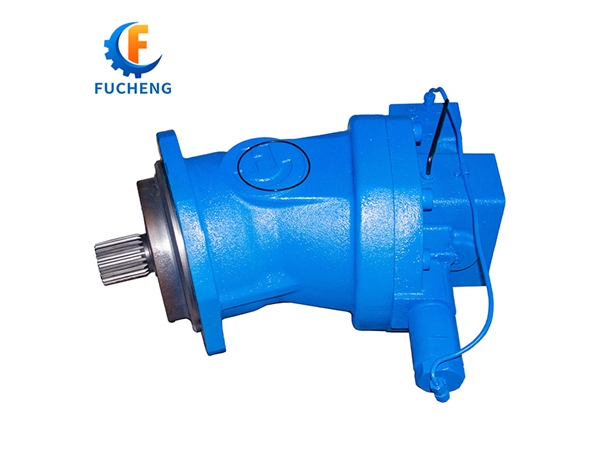

rexroth力士樂軸向柱塞定量泵A2FO系列6x參數：
- 泵體牢固耐用，使用壽命長久
- 總效率非常高
- 具有高功率密度
- 可用的公稱尺寸齊全，從而可根據具體應用調整
- 可選配使用壽命長的軸承，公稱尺寸在250到1000之間
- 彎軸設計
技術參數表
|
規格 |
5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |||
|
排量 |
Vg |
cm3 |
4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |
|
公稱壓力 |
pnom |
bar |
315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 | |
|
壓力 |
pmax |
bar |
350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 | |
|
速度 |
nnom 1) |
rpm |
5600 | 3150 | 3150 | 3150 | 2500 | 2500 | 2500 | 1600 | 1600 | 1450 | 1450 | 1550 | 1500 | 1320 | 1200 | 1200 | 950 | |
|
nmax 2) |
rpm |
8000 | 6000 | 6000 | 6000 | 4750 | 4750 | 4750 | 3000 | 3000 | 2650 | 2650 | 2750 | 1800 | 1600 | 1500 | 1500 | 1200 | ||
|
流量 |
在 n公稱情況下 |
qV |
l/min |
27.6 | 32 | 38 | 50 | 57 | 70 | 80 | 171 | 200 | 233 | 261 | 310 | 375 | 469 | 600 | 852 | 950 |
|
功率 |
在 n公稱情況下 和 p公稱情況下 |
P |
kW |
14.5 | 22 | 25 | 34 | 38 | 47 | 53 | 114 | 133 | 155 | 174 | 207 | 219 | 273 | 350 | 497 | 554 |
|
扭矩 3) |
在 p公稱情況下 |
M |
Nm |
24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
|
旋轉剛度 |
c |
kNm/rad |
0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 | |
|
回轉體的慣性力矩 |
JTW |
kg·m2 |
0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 | |
|
角加速度 |
ɑ |
rad/s2 |
5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 | |
|
殼體體積 |
V |
l |
0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 | ||
|
重量（近似值） |
m |
kg |
2.5 | 6 | 6 | 6 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 325 | 336 | |
液壓油
根據 DIN 51524標準，軸向柱塞單元適合使用 HLP 礦物油。
項目規劃開始之前，應采用以下樣本中的液壓油應用說明和要求：
- 90220：礦物油基液壓油和相關碳氫化合物
- 90221：環保液壓油
- 90222：耐火，不含水的液壓油（HFDR/HFDU)
- 90223：耐火液壓油 - 含水（HFAE、HFAS、HFB、HFC）
- 90225：耐火液壓油使用的限制技術數據
液壓油的粘度和溫度
|
|
粘度 |
軸 |
溫度1) |
備注 |
|
冷啟動 |
νmax ≤ 1600 mm2/s |
NBR2) |
?St ≥ -40 °C |
t ≤ 3 分鐘，無負載（p ≤ 50 bar），n ≤ 1000 轉/分， |
|
FKM |
?St ≥ -25 °C |
|||
|
預熱階段 |
ν = 400 … 1600 mm2/s |
|
t ≤ 15 分，p ≤ 0.7 ? p公稱情況下 以及 n ≤ 0.5 ? n公稱情況下 |
|
|
連續運行 |
ν = 10 … 400 mm2/s3) |
NBR2) |
? ≤ +78 °C |
測量于 油口 T |
|
FKM |
? ≤ +103 °C |
|||
|
νopt = 16 … 36 mm2/s |
工作黏度和效率范圍 |
|||
|
短期運行 |
νmin = 7 … 10 mm2/s |
NBR2) |
? ≤ +78 °C |
t ≤ 3 min, p ≤ 0.3 ? pnom 測量于 油口 T |
|
FKM |
? ≤ +103 °C |
| 1) | 如果由于端工作參數導致無法維持指定溫度，請咨詢我們。 |
| 2) | 如需了解特殊型號，請與我們聯系。 |
| 3) | 相當于，例如：VG 46，+5 °C 到 +85 °C的溫度范圍（見選擇圖） |
工作壓力范圍
|
工作油口 A 或 B 處的壓力（高壓側） |
定義 |
||
|
公稱壓力 |
pnom |
見技術參數表 |
公稱壓力與設計壓力相對應。 |
|
壓力 |
pmax |
見技術參數表 |
壓力與單次工作時間內的工作壓力相對應。各單次工作時間的總和不得超過總工作時間。 |
|
單次 工作 時間 |
10 s |
||
|
總的 工作 時間 |
300 h |
||
|
壓力 |
pHP min |
25 bar |
高壓側壓力（ 油口 A 或 油口 B）用以防止軸向柱塞單元損壞。 |
|
壓力變化速率 |
RA max |
16000 bar/s |
在整個壓力變化區間內的允許工作壓力增大/減小速率。 |
|
吸油口 S（入口）壓力 |
定義 |
||
|
壓力 |
ps min |
0.8 bar 壓力 |
入口壓力（吸 油口 S）用以避免軸向柱塞單元損壞。所需的壓力取決于軸向柱塞單元的速度。 |
|
壓力 |
ps max |
30 bar 壓力 |
|
|
殼體壓力： 油口 T |
定義 |
||
|
連續壓差 |
ΔpT cont |
2 bar |
軸密封處的平均壓差（殼體對環境的壓力） |
|
壓差 |
ΔpT max |
見圖“軸密封處壓差” |
軸密封處的間歇壓差（速度降低時的允許壓差） |
|
壓力峰值 |
pT peak |
10 bar |
t < 0.1 s |
注意
- 使用基于礦物油的液壓油時，工作壓力范圍才有效。如需了解液壓油的其它相關數值，請與我們聯系。
驅動軸的容許徑向力和軸向力
|
規格 |
5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |||||||||
|
驅動軸 |
代碼 |
B, C | Z, P | A, B | Z, P | A, B | A, B | Z, P | A, B | Z, P | A, B | A, B | Z, P | A, B | A, B | Z, P | A, B | A, B | A, B | Z, P | Z, P | Z, P | Z, P | Z, P | ||
|
? |
mm |
12 | 20 | 25 | 20 | 25 | 25 | 25 | 30 | 25 | 30 | 30 | 40 | 45 | 45 | 45 | 50 | 50 | 50 | 50 | 60 | 70 | 90 | 90 | ||
|
距離為 a 時的 徑向 力 |
|
Fq max |
kN |
1.6 | 3 | 3.2 | 3 | 3.2 | 3.2 | 5.7 | 5.4 | 5.7 | 5.4 | 5.4 | 13.6 | 14.1 | 14.1 | 18.1 | 18.3 | 18.3 | 20.3 | 1.2 1) | 1.5 1) | 1.9 1) | 3 1) | 2.6 1) |
|
a |
mm |
12 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 41 | 52.5 | 52.5 | 67.5 | 67.5 | ||
|
以下情況時的允許扭矩：Fq max |
Tq max |
Nm |
24.7 | 66 | 66 | 76 | 76 | 102 | 146 | 146 | 179 | 179 | 204 | 679 | 679 | 796 | 1021 | 1021 | 1146 | 1273 | ||||||
|
以下情況時的允許壓差：Fq max |
Δpq max |
bar |
315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||||||
|
停機或不加壓條件下的 軸向 力 |
|
+ Fax max |
N |
0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
|
- Fax max |
N |
180 | 320 | 320 | 320 | 320 | 320 | 500 | 500 | 500 | 500 | 500 | 1250 | 1250 | 1250 | 1600 | 1600 | 1600 | 1600 | 2000 | 2500 | 3000 | 4400 | 4400 | ||
|
每 bar 運行壓力下的 軸向 力 |
+ Fax max |
N/bar |
1.5 | 3 | 3 | 3 | 3 | 3 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 12.9 | 12.9 | 12.9 | 16.7 | 16.7 | 16.7 | 16.7 | ||||||
| 1) | 當停機或軸向柱塞單元在不加壓條件下運行時。當欠壓時，允許使用更高的力，詳情請聯系我們。 |
基本信息
- 指定的數值為數據，不允許用于連續運行。
- 應避免動作方向的軸向力-Fax ，因為這樣會縮短軸承的生命周期。
- 通過皮帶實現輸出需要特殊的條件。具體情況請咨詢我方。
尺寸 250 的相關說明...1000：
- 在徑向力有限的情況下，性能數據是有效的。請與我們聯系。
